电能质量监测网络管理平台

电能质量监测网络管理平台

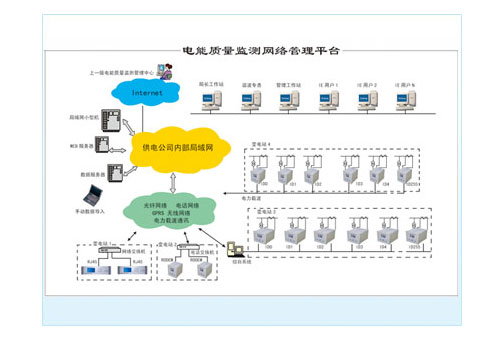

    电能质量管理分析软件是一套的电能质量分析平台,实现了对电能质量仪器的全兼容,软件分析功能强大,操作简便,通过对多点电能质量监测仪的统一管理, 并以曲线、图表、统计报表、越限图表等综合工具帮助您迅速查找电能质量干扰点及干扰原因,为电能质量治理提供充足、直观的数据基础。

实时监测功能
◆实时接收显示现场测试数据、波形、频谱,并具有数据打印、导出功能
◆手动存储瞬时分析值
◆在线判定各参数是否越限,以不同颜色或闪动报告越限数据项。

远程参数设置功能
◆可远程读取并修改下位机各种参数设置,如电压变比、电流变比、额定电压、接线方式、通讯速率以及其他各种测量参数定值。

数据接收、处理功能
◆将仪器内部存储的任意时间段的历史数据自动或手动接收至后台监控管理机。
◆存贮发送来的数据,并根据选定的时间段或测试数据筛选条件进行进一步分析处理;
◆对现场发来的数据,按照统计、分析条件定时形成综合统计报表。

图形输出功能
输出各参数的趋势曲线,可对曲线进行对比、缩放、平移操作,其项目包括:
  • 基波电压、基波电流长期趋势曲线;
  • 电压、电流总畸变率长期趋势曲线;
  • 电压、电流各次谐波长期趋势曲线;
  • 电网频率趋势曲线;
  • 长期闪变值(Plt)、短期闪变值(Pst)趋势曲线;
  • 电压三相不平衡度以及电压、电流序分量趋势曲线;
  • 功率及功率因数趋势曲线;
  • 各参数分布饼形图、柱形图
报表输出功能
  • 按月、日、时或任意时间段生成电能质量综合统计报表,包括各参数的大值、小值、平均值,95%概率值;
  • 基波及谐波电压、电流报表;
  • 电网频率、电压偏差报表;
  • 电压三相不平衡度,电压、电流序分量报表;
  • 长期闪变值(Plt)、短期闪变值(Pst)报表;
  • 谐波功率报表:包括有功功率、视在功率、谐波功率;
