XK-LJ/LX型零序电流互感器
浏览： 次
一、概述
零序电流互感器用于电力系统。产生零序接地电流时与继电保护装置或信号装置配合使用，使装置元件动作，实现保护或监控。

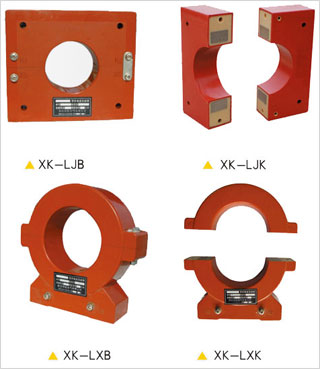

XK-LJ/LX系列零序电流互感器是电缆型，采用ABS工程塑料外壳，树脂浇注成全密封形式，绝缘性能好，外形美观。具有灵敏度高，线性度好，运行可 靠，安装方便等特点。其性能优于一般的零序电流互感器。其应用范围广泛，不仅适应电磁型继电保护，还能适应电子和微机保护装置，用户可根据系统的运行方式 （中性点接地、中性点不接地、高阻接地、小电阻接地、消弧线圈接地）选用相适应的零序电流互感器。
二、型号说明与参数选择
2.1 变比
在小电流接地选线装置中配套使用的零序电流互感器变比（I1/I2）有以下几种：
50/1、100/1、150/1、200/1、300/1。其中常用的变比（I1/I2）为：50/1、100/1。
与继电保护装置或信号装置配合使用时有以下几种变比：50/5、100/5、200/5、300/5或50/1、100/1、150/1、200/1、300/1，其中常用的变比（I1/I2）：为50/5、100/5或50/1、100/1。
2.4 内孔直径 详见后面条款十，电缆与互感器选择表。
三、使用条件
3.1 环境温度：-15℃～+60℃，日平均不过 +40℃；
3.2 海拔高度：2000米以下(高原使用，订货时要明确提出)；
3.3 相对湿度：≤95%；
3.4 周围介质无导电尘埃与导电金属颗粒或使绝缘损坏的腐蚀性气体、霉菌等。
四、产品类别及主要数据
4.1 电压等级：0.4kV～66kV；
4.2 电网频率：0～500Hz(3次谐波150Hz；5次谐波250Hz)；
4.3 产品同名端：一次由互感器正面“L1”侧穿入，二次为“K1”；
4.4 产品型号及数据、外形尺寸见图表。
五、安装
5.1 整体式互感器安装要在敷设电缆前进行，电缆敷设时穿入互感器。
5.2 开口式互感器安装可随时进行，具体安装方法如下：
5.2.1 拆下互感器“K1、K2”的联接压片；
5.2.2 将互感器顶部两条螺栓松开拆下，互感器便分成两部分；
5.2.3 将互感器套在电缆上，把两个接触面擦干净，薄薄涂上一层防锈油，互感器两部分对 好后拧上螺栓，互感器两部分要对齐以免影响性能；
5.2.4 将联接片固定在“K1、K2”上；
5.2.5 开口式互感器上下两部分不可与其它互感器互换。
六、定制
由于电力系统的快速发展，运行方式多种多样，各类型的保护及装置层出不穷，又有大批的保护装置，所需要的零序电流互感器的种类也就很多，我公司可根据用户的需要，设计、生产各种规格和各种孔径的零序电流互感器。
七、订货注意事项
7.1 产品型号、内孔直径 (mm)；
7.2 一次零序电流，二次电流(或电流比)；
7.3 二次负荷容量或负载阻抗；
7.4 准确级。
