XK-LXQ型电力一次消谐器
浏览： 次
一、 产品概述
XK-LXQ型、XK-LXQ(B)型一次消谐装置，是安装在6～35kV PT一次绕组Y0接线中性点与地之间的高容量非线性元件，起阻尼与限流的作用。该消谐装置完全符合现行电力部标准DL/T 620— 1997《交流电气装置的过电压保护和绝缘配合》第4.1.5 条中的规定，可以起到良好的限制电压互感装置铁磁谐振的效果。
6～35kV中性点不接地电网中的电磁式电压互感装置(以下简称PT)有两个相关问题需解决：
1、PT的铁磁谐振产生的过电压常使设备内绝缘击穿、外绝缘放电，且常因事故处理不及时或事故扩大而造成大面积停电；
2、电网中的弧光接地使PT频频烧毁。
使用XK-LXQ型、XK-LXQ(B)一次消谐装置可有效地解决上述问题：
1、阻尼PT非线性励磁特性而引起的铁磁谐振过电压，这种谐振 过电压会导致系统相电压不稳定；
2、能有效地抑制间隙性弧光接地时流过PT绕组的过电流，防止PT的烧毁；
3、限制系统单相接地消失时在PT一次绕组回路中产生的涌流，这种涌流会损坏PT或使PT熔丝熔断；
4、当系统发生单相接地后可较长时间保护PT免受损坏。
电磁式电压互感装置当母线空载或出线较少时，因合闸充电或在运行时接地故障等原因的激发，会使PT过饱和，则可能产生铁磁谐振过电压。出现相对地电压不稳定、接地指示误动作、PT高压保险丝熔断等异常现象，严重时会导致PT烧毁，继而引发其它事故。
如果6～35kV电网中性点不接地，母线上Y0接线的PT一次绕组将成为该电网对地金属性通道。单相接地或消失 时，电网对地电容通过PT一次绕组有一个充放电的过渡过程。试验测得此时常常有高幅值达数安培的工频半波涌流通过PT，此电流有可能将PT高压熔丝 (0.5A)熔断。而安装了XK-LXQ型系列消谐装置后，这种涌流将得到有效抑制，高压熔丝不再因为这种涌流而熔断。
XK-LXQ型消谐装置没有瓷套，装置本体是以特殊原料经独特工艺烧成，本体之间用特制合金连接，可直接用于户内外。它的体积小、重量轻、散热快、强度高、便于安装，很受用户欢迎。

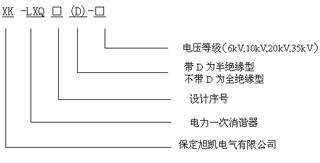

二、型号说明
三、功能特点
我公司推出的“XK-LXQ型系列消谐装置，全部采用大容量非线性元件及特制合金进行制造。该装置的主要特点有：
1. XK-LXQ型装置全部采用特殊合金进行制作，更采用单片大通流非线性元件，减少了原多片并联结构的消谐装置中通流不均匀现象，性能更加稳定。
2. PT高压熔丝一般为0.5A,而烧断时可能导致PT中性点不接地及其他事故。由于采用良好的材料及工艺生产，XK-LXQ型系列消谐装置通流能力高达500mA。
3. XK-LXQ型系列消谐装置针对半绝缘PT提供特制半绝缘消谐装置(带B型)，可以有效限制消谐装置两端电压，从而保护中性点绝缘。
4. XK-LXQ型消谐装置体积超小，尤其适合于PT柜及手车柜中安装。整个消谐装置采用金属材料直接连接，无瓷套，无炸裂危险。
四、技术参数
表格中的参数为我公司典型产品参数，如用户有不同要求，我厂可根据用户要求生产。

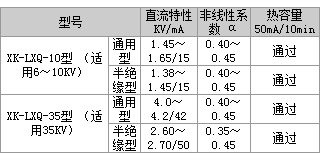

消谐装置本体电气参数表
五、选型指南
XK-LXQ型系列消谐装置按照PT所在电网额定电压可以分为10kV及35kV两种，其中10kV消谐装置也适用于6kV电网中的PT。
选取消谐装置的型号除了与压变所在电网额定电压有关，还与压变高压绕组X端（尾端）的绝缘等级有关。由于消谐装置是串在PT一次绕组中性点与地之间的非线 性阻尼元件，其非线性特征使得消谐装置在正常工作电流段具有一定的阻值，从而有效地限制高压涌流和铁磁谐振。可是当电网发生异常的大电流（如雷击、电网断 线谐振）时，会产生一个比较大的电压，如果压变尾端绝缘等级不强（俗称半绝缘压变，其高压尾端与二次侧一同输出），就有可能损坏压变X端绝缘。针对这种情 况，XK-LXQ型系列消谐装置因压变X端绝缘等级不同而分为XK-LXQ型和XK-LXQ型(B)型，XK-LXQ型(B)型提供采用特制本体和元件， 能有效限制消谐装置两端电压，使其在半绝缘压变的绝缘耐受水平之下，从而有效保护中性点绝缘。

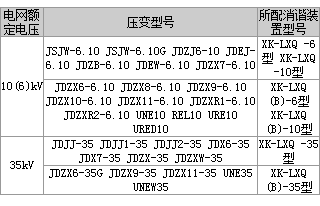

经查资料得到国内主要厂家6～35kV压变绝缘结构，根据运行经验建议选配XK-LXQ型系列消谐
XK-LXQ型、XK-LXQ(B)型一次消谐装置，是安装在6～35kV PT一次绕组Y0接线中性点与地之间的高容量非线性元件，起阻尼与限流的作用。该消谐装置完全符合现行电力部标准DL/T 620— 1997《交流电气装置的过电压保护和绝缘配合》第4.1.5 条中的规定，可以起到良好的限制电压互感装置铁磁谐振的效果。
6～35kV中性点不接地电网中的电磁式电压互感装置(以下简称PT)有两个相关问题需解决：
1、PT的铁磁谐振产生的过电压常使设备内绝缘击穿、外绝缘放电，且常因事故处理不及时或事故扩大而造成大面积停电；
2、电网中的弧光接地使PT频频烧毁。
使用XK-LXQ型、XK-LXQ(B)一次消谐装置可有效地解决上述问题：
1、阻尼PT非线性励磁特性而引起的铁磁谐振过电压，这种谐振 过电压会导致系统相电压不稳定；
2、能有效地抑制间隙性弧光接地时流过PT绕组的过电流，防止PT的烧毁；
3、限制系统单相接地消失时在PT一次绕组回路中产生的涌流，这种涌流会损坏PT或使PT熔丝熔断；
4、当系统发生单相接地后可较长时间保护PT免受损坏。
电磁式电压互感装置当母线空载或出线较少时，因合闸充电或在运行时接地故障等原因的激发，会使PT过饱和，则可能产生铁磁谐振过电压。出现相对地电压不稳定、接地指示误动作、PT高压保险丝熔断等异常现象，严重时会导致PT烧毁，继而引发其它事故。
如果6～35kV电网中性点不接地，母线上Y0接线的PT一次绕组将成为该电网对地金属性通道。单相接地或消失 时，电网对地电容通过PT一次绕组有一个充放电的过渡过程。试验测得此时常常有高幅值达数安培的工频半波涌流通过PT，此电流有可能将PT高压熔丝 (0.5A)熔断。而安装了XK-LXQ型系列消谐装置后，这种涌流将得到有效抑制，高压熔丝不再因为这种涌流而熔断。
XK-LXQ型消谐装置没有瓷套，装置本体是以特殊原料经独特工艺烧成，本体之间用特制合金连接，可直接用于户内外。它的体积小、重量轻、散热快、强度高、便于安装，很受用户欢迎。
二、型号说明
三、功能特点
我公司推出的“XK-LXQ型系列消谐装置，全部采用大容量非线性元件及特制合金进行制造。该装置的主要特点有：
1. XK-LXQ型装置全部采用特殊合金进行制作，更采用单片大通流非线性元件，减少了原多片并联结构的消谐装置中通流不均匀现象，性能更加稳定。
2. PT高压熔丝一般为0.5A,而烧断时可能导致PT中性点不接地及其他事故。由于采用良好的材料及工艺生产，XK-LXQ型系列消谐装置通流能力高达500mA。
3. XK-LXQ型系列消谐装置针对半绝缘PT提供特制半绝缘消谐装置(带B型)，可以有效限制消谐装置两端电压，从而保护中性点绝缘。
4. XK-LXQ型消谐装置体积超小，尤其适合于PT柜及手车柜中安装。整个消谐装置采用金属材料直接连接，无瓷套，无炸裂危险。
四、技术参数
表格中的参数为我公司典型产品参数，如用户有不同要求，我厂可根据用户要求生产。
消谐装置本体电气参数表
五、选型指南
XK-LXQ型系列消谐装置按照PT所在电网额定电压可以分为10kV及35kV两种，其中10kV消谐装置也适用于6kV电网中的PT。
选取消谐装置的型号除了与压变所在电网额定电压有关，还与压变高压绕组X端（尾端）的绝缘等级有关。由于消谐装置是串在PT一次绕组中性点与地之间的非线 性阻尼元件，其非线性特征使得消谐装置在正常工作电流段具有一定的阻值，从而有效地限制高压涌流和铁磁谐振。可是当电网发生异常的大电流（如雷击、电网断 线谐振）时，会产生一个比较大的电压，如果压变尾端绝缘等级不强（俗称半绝缘压变，其高压尾端与二次侧一同输出），就有可能损坏压变X端绝缘。针对这种情 况，XK-LXQ型系列消谐装置因压变X端绝缘等级不同而分为XK-LXQ型和XK-LXQ型(B)型，XK-LXQ型(B)型提供采用特制本体和元件， 能有效限制消谐装置两端电压，使其在半绝缘压变的绝缘耐受水平之下，从而有效保护中性点绝缘。
经查资料得到国内主要厂家6～35kV压变绝缘结构，根据运行经验建议选配XK-LXQ型系列消谐
