XK-WZX型微机直流绝缘监察选线装置
浏览： 次
产品概述
目前在我国直流系统中运行的直流接地检测装置，是通过整定平衡桥门限值进行接地检测的，其存在整定不准确、误差大、不灵敏等缺点；或是某些厂家生产的检测装置是通过在支路或母线上注入交流信号进行检测，这样会对母线造成影响，我公司生产的XK-WZX型微机直流绝缘监察选线装置测试原理是通过监测各支路上的传感器的输出信号来实现。当某条支路出现接地故障后，该接地支路上的传感器便感应出信号，无需在支路或母线上注入交流信号，因此本装置不会对直流系统产生影响。该装置采用了单片机处理，其功能强，适用于不同用户的各种特殊功能要求。

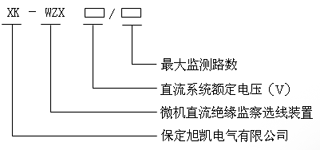

型号说明
功能特点
1. 可对直流系统供电电压进行监视显示，可对母线电压过压、欠压报警输出，报警方式采用了面板指示灯及音响，用以提醒运行人员。同时还提供给用户一组常开触点进行其它控制，过压或欠压整定值用户可通过键盘操作自行设置。
2. 装置可用在1段母线的直流系统中（此时可监测直流系统80条支路），同时还具有检测两段独立的直流母线系统功能（两段母线可以是不同的电压等级），若在同时检测两段母线情况下，每段可检测的支路数为任意，但两段所检测的支路数总和不能大于80路。如需要检测的支路数总和过80路，需要在订货前说明。
3. 若直流系统发生接地故障，装置除能显示出接地母线，接地支路，接地极性，接地电压及接地电阻外，还可把接地发生日期、时间记录下来，以供用户查询或把此类数据通过串行口传输给用户上位机，系统本身存储接地故障次数可达256次。
4. 装置有时钟显示。
5. 装置设有RS-232、RS-485、RS-422通信接口，用户可根据自己实际要求来进行选择。
6. 装置采用了大屏幕液晶显示窗口，汉字菜单操作简单方便。
7. 装置对直流母线不打交流信号，对直流系统无不良影响。
8. 装置不受直流系统对地电容大小的影响，均能正确找出故障支路。
9. 装置适用于发电厂、变电站和工矿企业的直流电源系统。
10. 装置使用直流电源，抗干扰性强。
11. 适用于任何电压等级的直流系统。
技术指标
1. 整机输入电压：DC220V±10%或 DC110V±10%；
2. 直流系统电压显示误差≤1%；
3. 接地过渡电阻≤50KΩ能正确检测出支路；
4. 环境温度：-10℃～50℃；
5. 相对湿度：＜90%；
6. 整机功耗：≤30W。
订货须知
1. 装置型号、订货数量；
2. 直流系统额定电压：（V）；
3. 直流系统支路数；
4. 单台装置需监测的直流母线数量以及母线电压；
5. 需要进行特殊数据通讯时请提供通讯规约。
