XK-MJX型母线绝缘监测及消谐装置
浏览： 次
产品概述
XK-MJX型母线绝缘监测及消谐装置是我公司研制成功的新型产品，装置采用汉字液晶显示器、信号指示灯、轻触式按键和智能化软件，具有外形轻巧美观、安装方便、功耗极低、免调试和维护等创新点。
该装置实时监测PT二次侧各相电压及零序电压，当发现母线绝缘下降或PT断线时，可及时进行报警，并实时监测母线PT开口三角电压17Hz、25Hz、50Hz、150Hz四种特征频率的电压分量，区分过电压、铁磁谐振故障，配合现场人员进行接地故障、谐振故障、过电压故障、断线故障的诊断和排查工作，可配置RS485通信接口，适用于无人值守变电站。

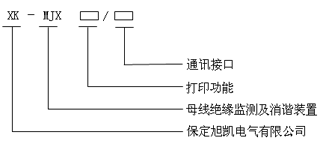

型号说明
功能特点
1. 适用于配电网各种电压等级。
2. 可实时显示系统时钟、母线PT二次侧各相电压和零序电压值及母线PT开口三角电压各频率电压分量。
3. 可以判别接地故障、谐振故障、过电压故障、断线故障，并对铁磁谐振迅速减少.
4. 可迅速降低三分频、二分频、工频以及三倍频等特征频率的铁磁谐振。
5. 采用大功率、无触点消谐元件，消谐迅速、可靠。
6. 故障发生时，能显示故障报告（类型、时间、电压值和频率）,并提供报警接点。
7. 可配置通信接口将相关信息传给上级监控系统。
8. 保存10条近期发生的故障信息，失电后数据不丢失。
9. 硬件看门狗电路防止死机现象发生。
10. 具有完善的自检功能。
11. 人机接口操作简单方便，全中文菜单，显示信息丰富直观。
技术参数
1. 环境要求
（1）户内使用，通风应良好 。
（2）环境温度：-10℃ ～ +55℃
（3）相对湿度：小于90%，表面无凝露 。
（4）大气压力：80 ～ 110Kpa 。
（5）海拔高度：< 2000m 。
（6）周围介质无导电尘埃与导致金属或使绝缘损坏的腐蚀性气体、霉菌等。
2. 技术参数
（1）工作电源：AC/DC220V（如有特殊要求请在订货时说明），功耗≤20W。
（2）功耗：
◇电源回路：DC220V≤5W或者AC220V≤5VA；
◇ 交流电压回路：≤1VA；
◇交流额定电压：100V。
（3）报警节点容量：AC250V，5A；DC30V，5A。
（4）通信接口：RS232/485（任选其一，请在订货时说明），
波特率1200～9600bps。
（5）通信规约：内置三种通信规约CM90、CDT、MODBUS。
订货须知
1. 产品型号、名称及订货数量；
2. 装置的工作电源额定值；
3. 是否带有通讯功能，并指定接口形式；
4. 是否需要打印功能；
5. 其他特殊要求。
